Tutorial Pembuatan Benda Kerja Dengan Solidworks 2012

TUTORIAL PEMBUATAN BENDA KERJA DENGAN MENGGUNAKAN SOLIDWORKS

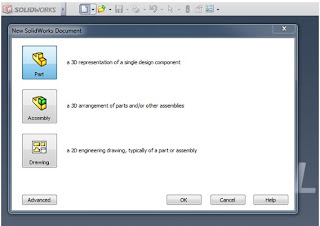

1.      Klik New dan pilih Part kemudian klik OK.

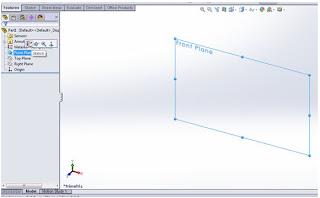

2.        Pada kolom Design Tree klik Front Plane kemudian klik sketch.

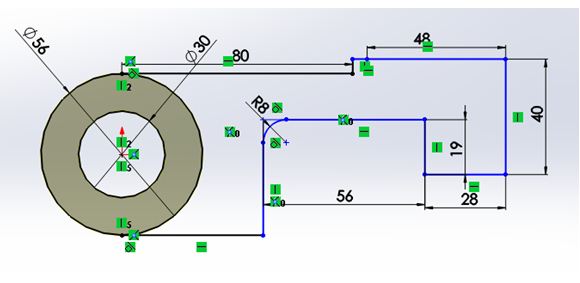

3.      Buat sketch garis seperti pada gambar dibawah ini.

4.      Extrude sketch diatas dengan klik Extrude Boss > klik Profile dan isi kolom sesuai pada gambar dibawah lalu klik Centang.

5.      Buat sketch pada Front Plane > klik Convert Entities, klik semua garis pada sketch sebelumnya kemudian klik centang.

6.      Extrude sketch diatas dengan klik Extrude Boss > klik Profile dan isi kolom sesuai pada gambar dibawah lalu klik Centang.

7.      Extrude sketch lingkaran dengan cara yang sama dengan jarak 60 mm seperti pada gambar dibawah ini.

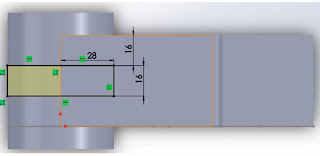

8.      Buatlah sketch bentuk persegi panjang pada bagian atas benda dengan ukuran seperti pada gambar dibawah ini.

Kemudian Extrude sketch tersebut dengan klik Extrude Cut pilih Through All

9.      Buatlah sketch bentuk lingkaran pada bagian atas benda seperti pada gambar di bawah ini.

Kemudian Extrude sketch tersebut dengan klik Extrude Boss dengan jarak 40 mm

10.  Buatlah lubang diameter 16 mm di tengah – tengah bentuk silinder tersebut.

11.  Pada Front Plane buat sketsa seperti pada gambar berikut ini.

12.  Dari sketsa pada langkah kerja no 11. Kemudian klik Extrude Boss > pilih Mid Plane, isikan jarak 10 mm kemudian klik centang.

13.  Potong bagian yang lebih dari Extrude tadi dengan Extrude Cut maka hasinya sebagai berikut.
